  • 图纸编号:332
  • 广东惠州黄家现代别墅
  • 开间:11.8米
  • 进深:8.5米
  • 房屋风格:现代
  • 成交量:2
服务承诺:国家标准设计 专业审图 注册设计师 资深团队

项目概况

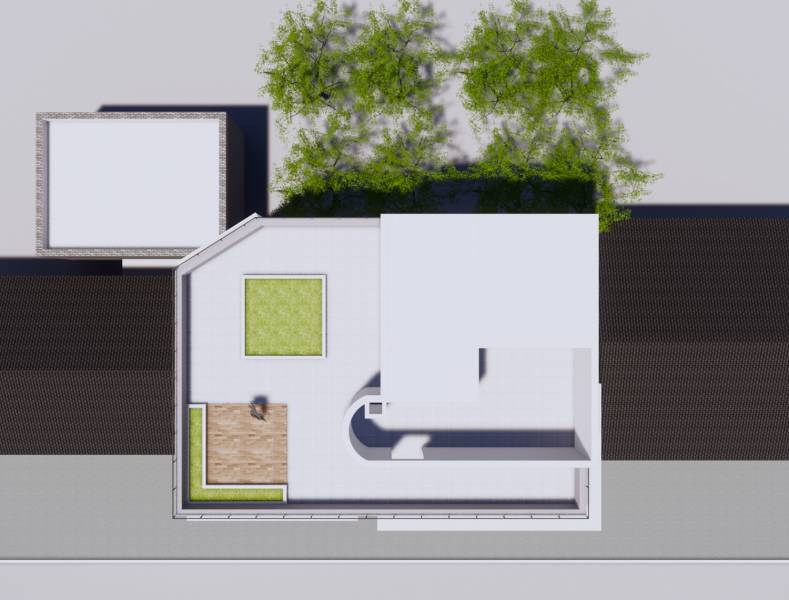

△总平面示意图

项目位于广东,建筑占地90平米左右。基地东、西两侧与邻居家紧贴,邻居家住宅为一层高度。北侧是一片小树林,南侧是行车道路。值得注意的是,西北角有突出的邻居家住宅。

图纸设计

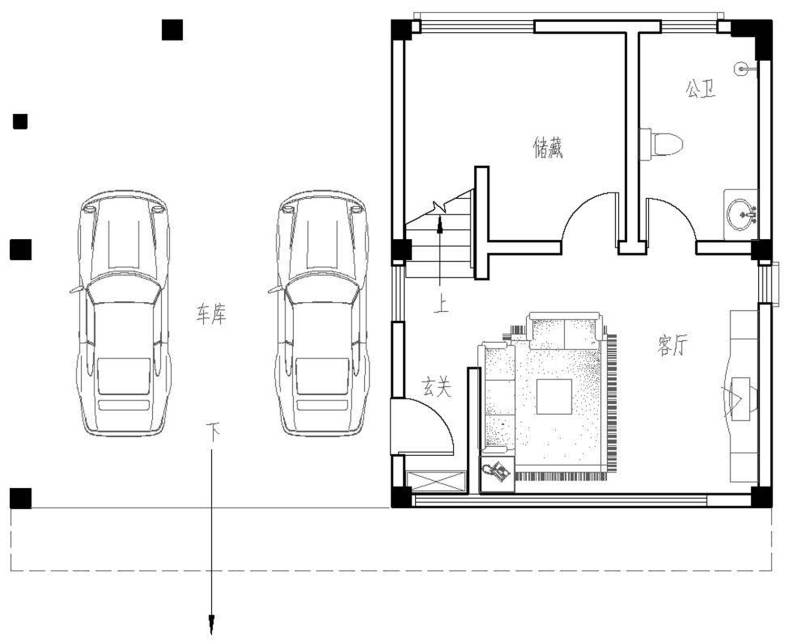

△一层平面图

平面一层为业主提供了可停放两辆车辆的车库,由于基地面宽有限,室内部分以玄关过渡,在一层仅布置有大面积客厅和公卫,客厅主要提供对外接待功能。楼梯间位置较好,可为业主及其家人提供使用感极佳的交通空间。

△二层平面图

二层为业主及其家人的主要活动空间,南侧餐厅与厨房相邻,客厅和榻榻米休息区位于西北角。榻榻米空间相对私密,也可作为茶室使用。考虑到周边环境在西侧预留有小面积露台,使得业主和周边邻居能有所交流。

东侧两间卧室和独立卫生间组成一间套房,相对独立的设计让起居空间拥有良好私密性。

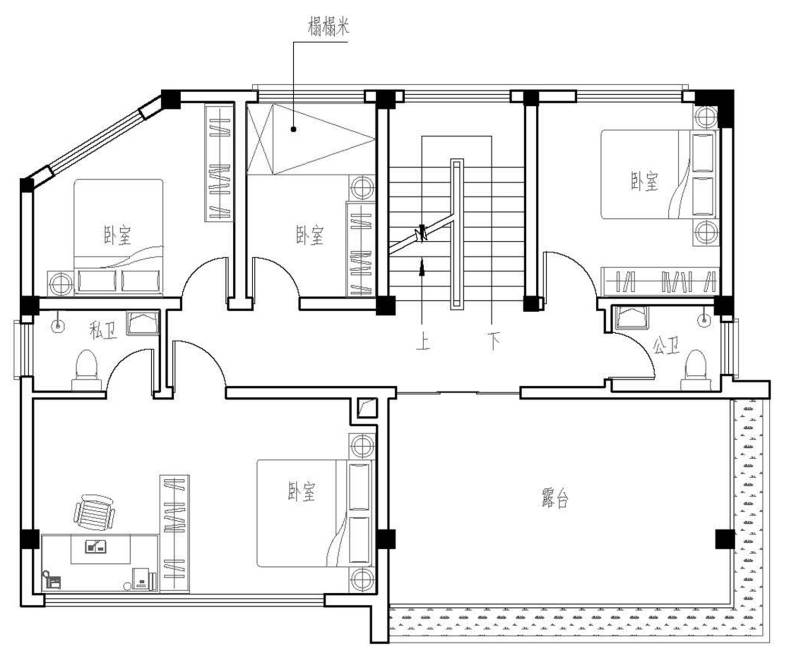

△三层平面图

三层东侧露台利用屋顶形成类似阳光房的效果,露台不仅提供观景地点,天气较好时作为棋牌室使用亦可。

三层主卧位于西南角,带有书房和独立卫生间。其余三间卧室位于北侧,平面房间采光和通风能力均很强,室内居住体验感很好。

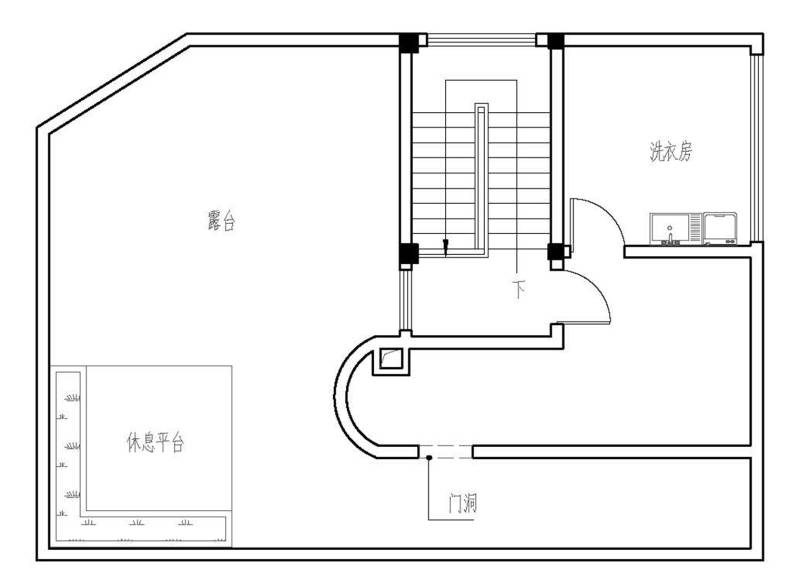

△屋顶平面图

屋顶作为露台使用,楼梯间和洗衣房采用一体设计,使得建筑在低矮角度无法看到更多室内布局和空间排列。

平面整体布局在有限面积内满足了业主需求,尽可能丰富了使用功能。

造型设计

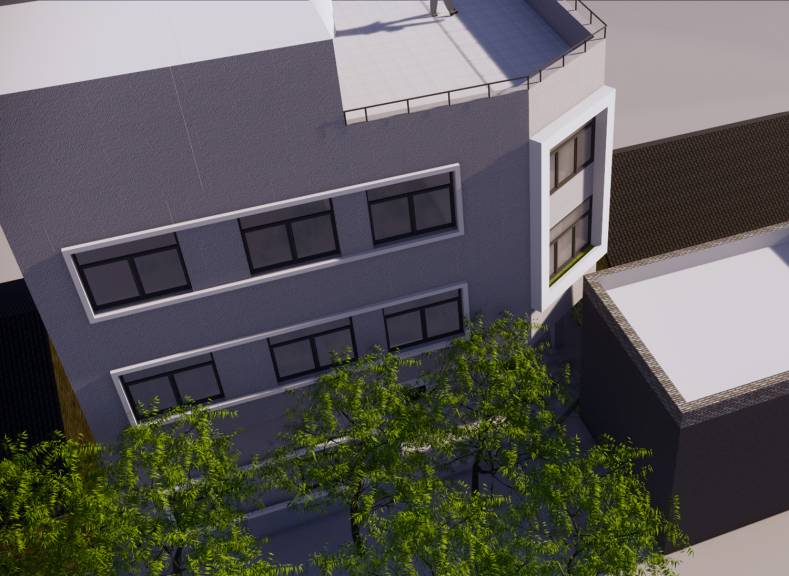

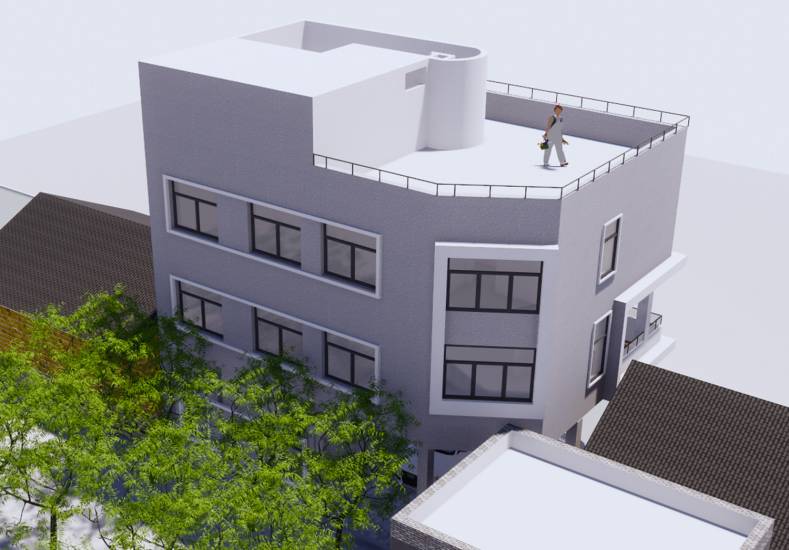

△鸟瞰图

建筑整体为现代风格,立面采用真石漆打造出干净通透的视觉效果。底层采用架空形式配备满足业主需求的车库,自由墙体的使用让建筑室内布局无法在立面得以完全展现,增强整体私密性。

△鸟瞰图

屋顶采用平屋顶,将大部分空间作为露台使用,提高室外空间面积。

顶层楼梯间和洗衣房利用墙体围成一个整体,墙体采用弧度起到引导作用,通过门洞展现空间层次。

△鸟瞰图

建筑全部采用大开窗设计,窗户选择黑色进行划分,颜色对比以及形状变化让建筑造型轮廓更加分明。通透玻璃的运用让建筑虚实有度,视觉上十分丰富。

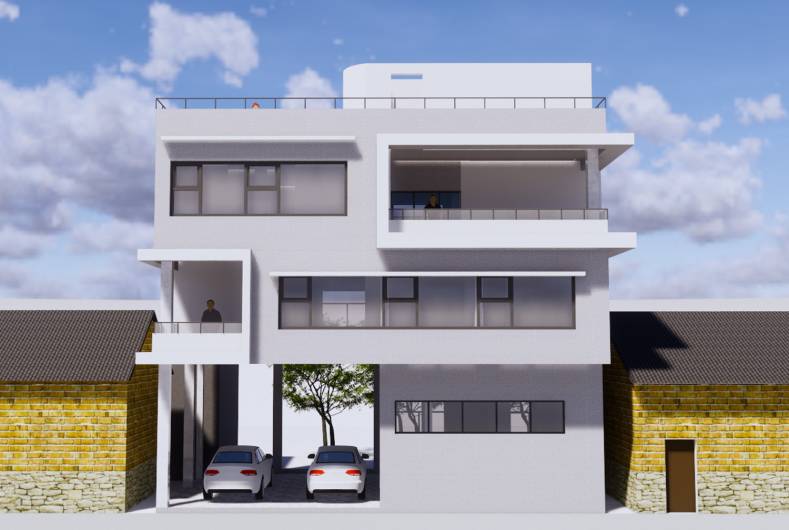

△南侧效果图

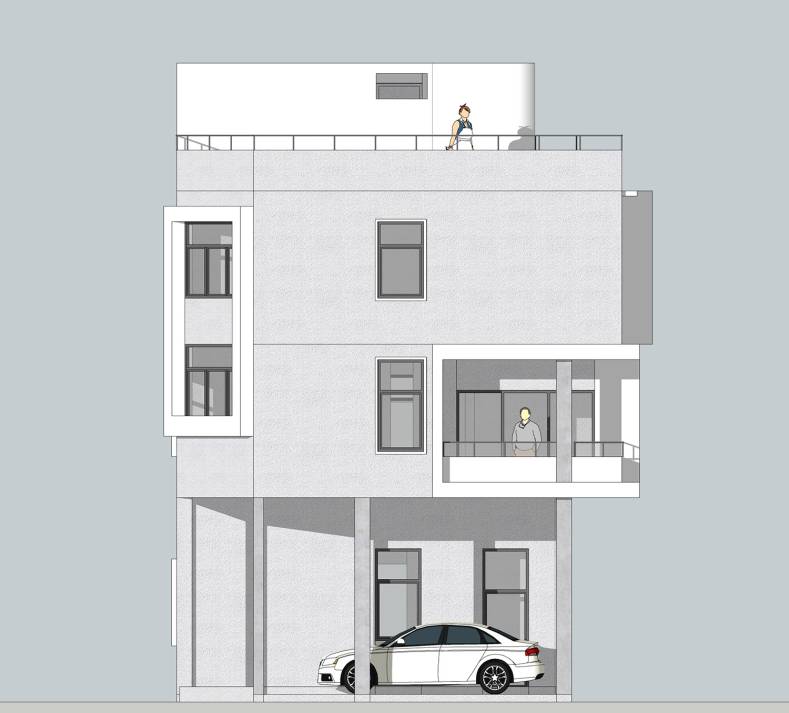

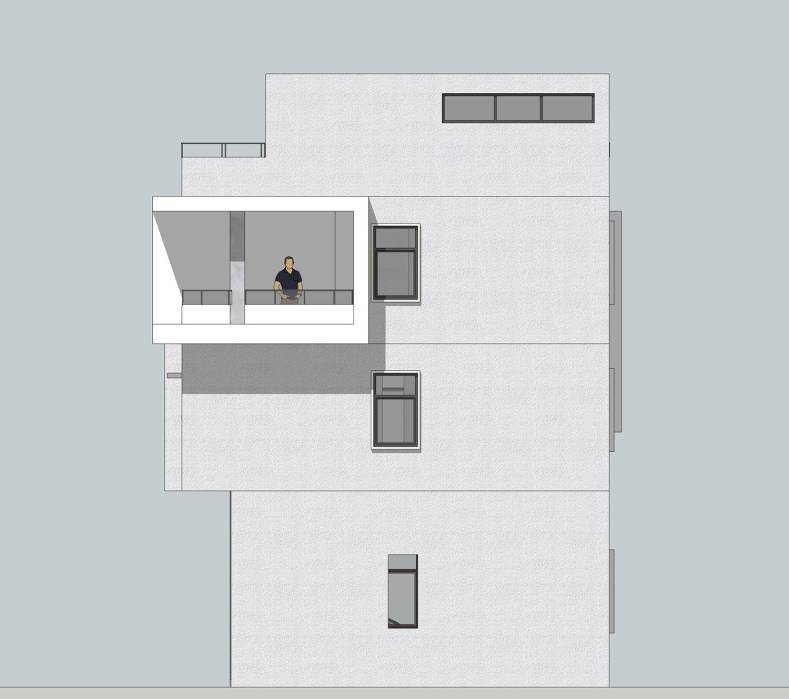

△东立面图

△西立面图

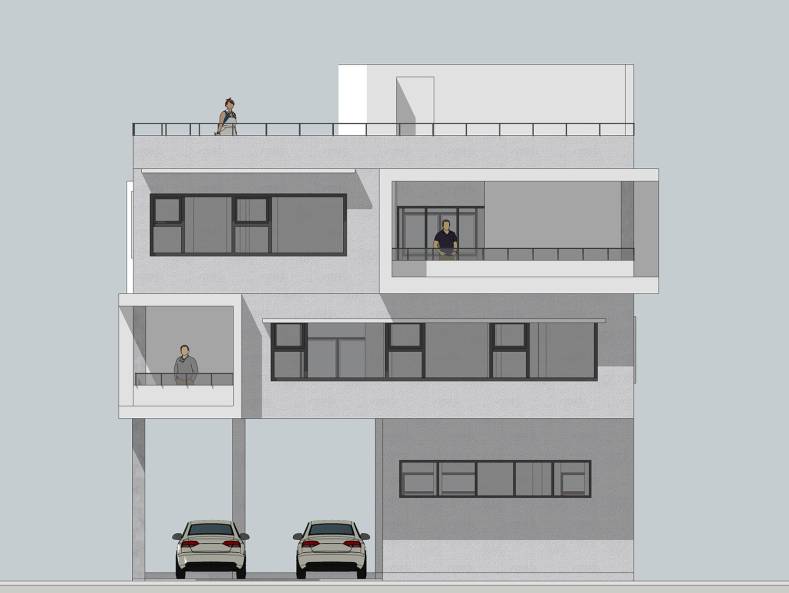

△南立面图

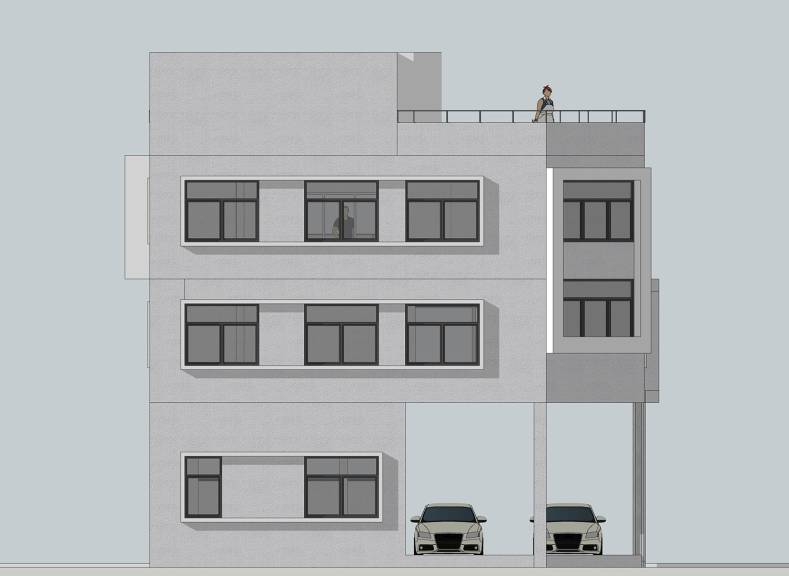

△北立面图
