  • 图纸编号:539
  • 海南临高陈家现代别墅
  • 开间:8.0米
  • 进深:12.2米
  • 房屋风格:现代
  • 成交量:20
服务承诺:国家标准设计 专业审图 注册设计师 资深团队

项目概况

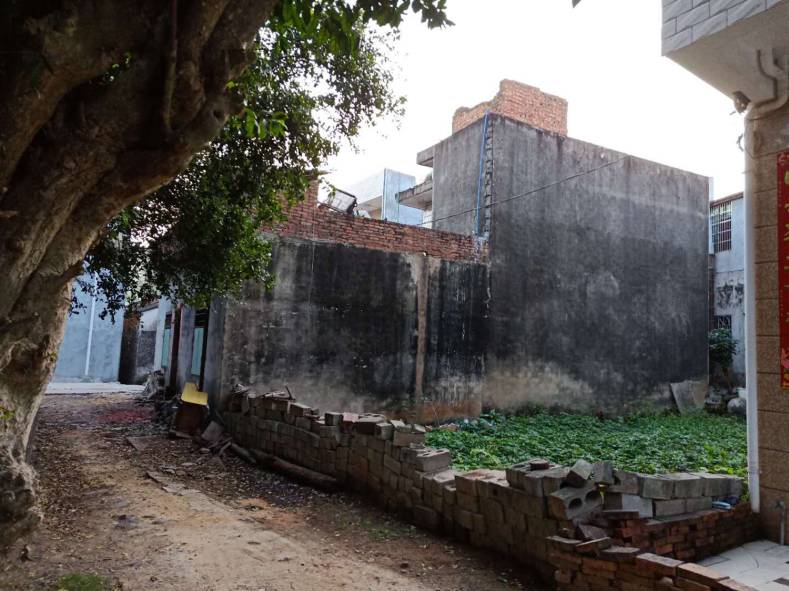

△项目现场照片

项目位于海南,现场四周较为拥挤,东、西、北三面均紧邻邻家住宅,南侧为村内道路,空间也相对狭窄拥挤。业主在项目前期考虑到项目场地情况,因此不希望将建筑占满全部地块,同时向设计师提出至少需要设计3层半的高度。

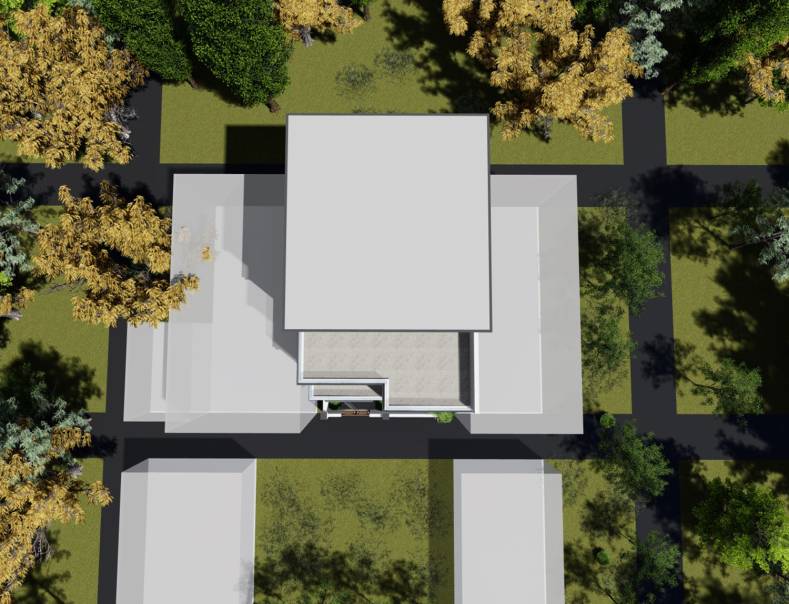

△总平面图

此外,业主在项目前期还提出了一些功能空间数量的需求。设计师综合业主的意见,同时考虑项目周边环境和建筑,在南侧预留了庭院空间,并将项目设计形式确定为现代风格的4层住宅建筑。

图纸设计

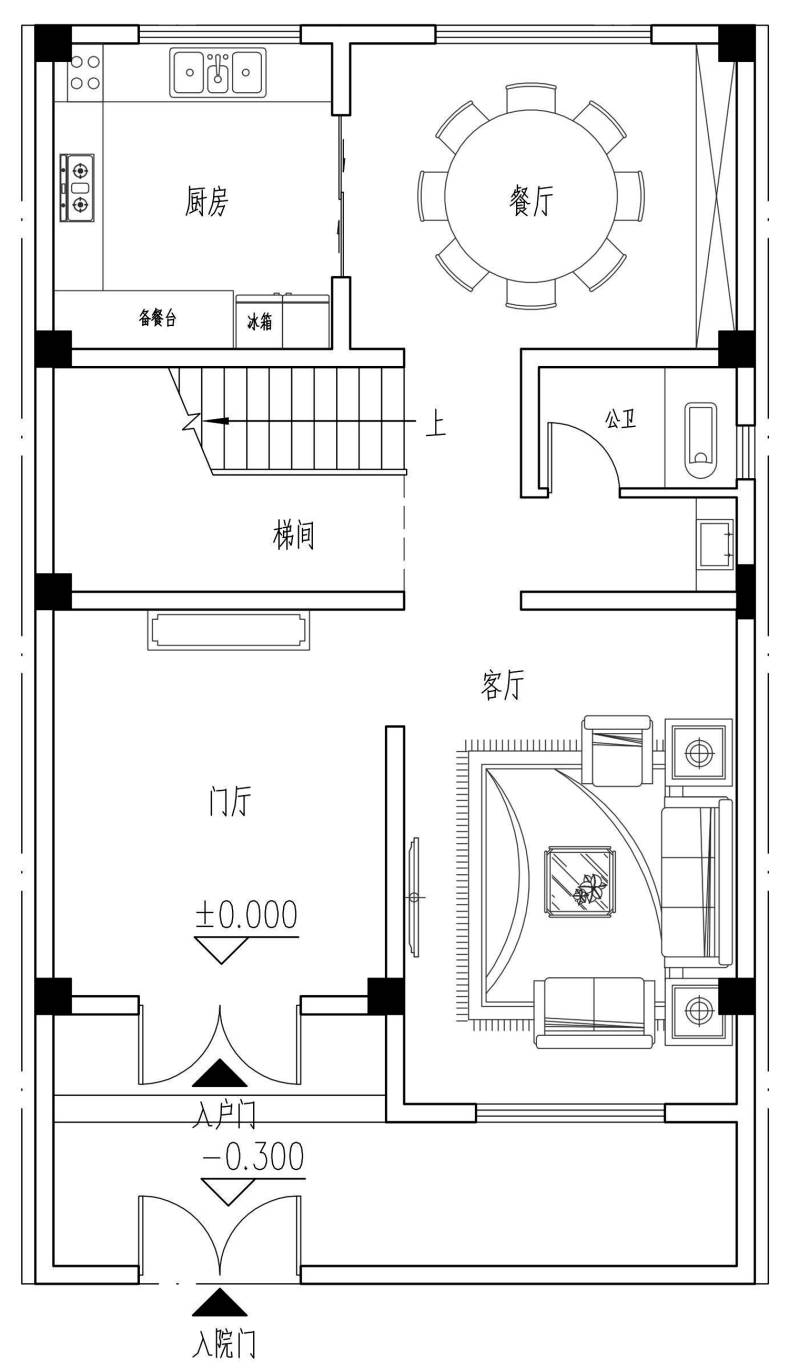

△一层平面图

建筑各层的功能定位简单明确,且空间划分规整、合理。一层功能空间全部设计为公共使用部分,餐厨、客厅、门厅空间占据空间四角,楼梯间位于西侧,公卫置于东侧。

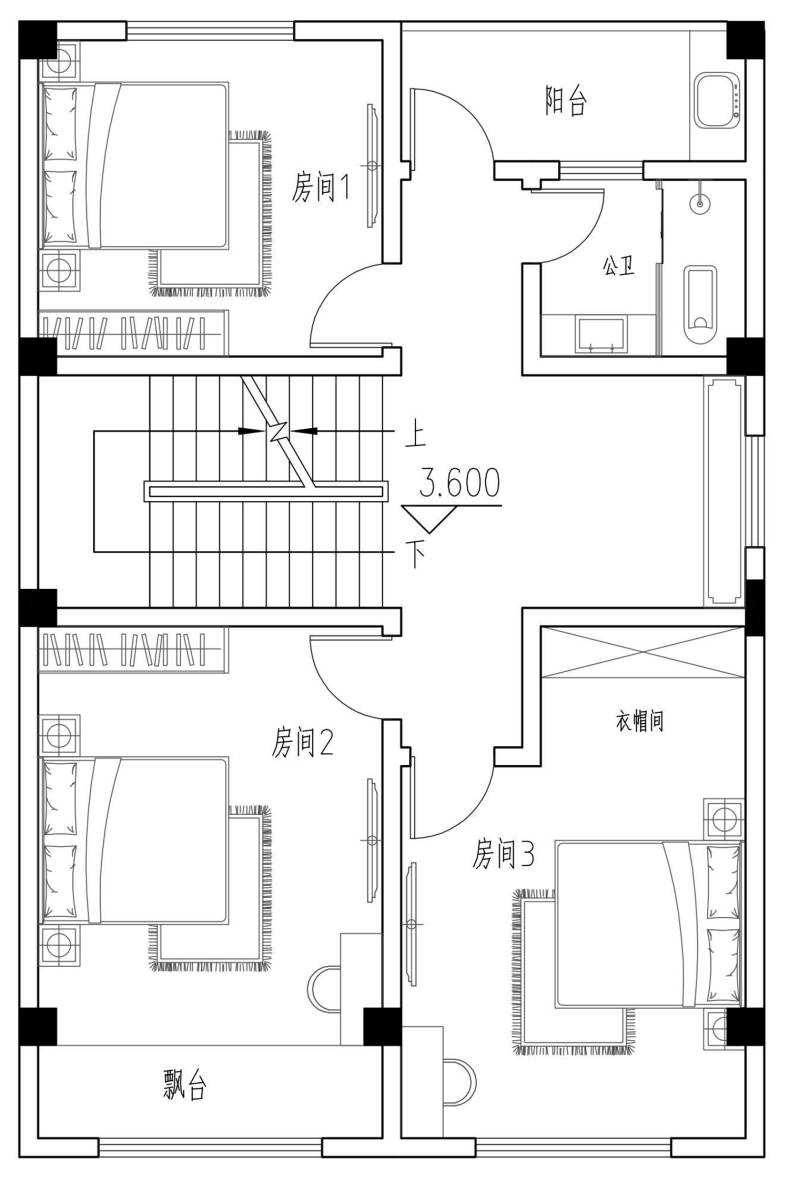

△二层平面图

二层全部设计为居住空间,由于东西无法采光,因此设计师将卧室全部设计在南北方向上,尽量确保了室内的采光效果。西南侧的卧室飘窗设计既增强了南侧的采光,又相对增加了室内活动空间。

东北侧的开放式阳台既可用于晾晒,又增加了盥洗空间,方便日常居家使用。

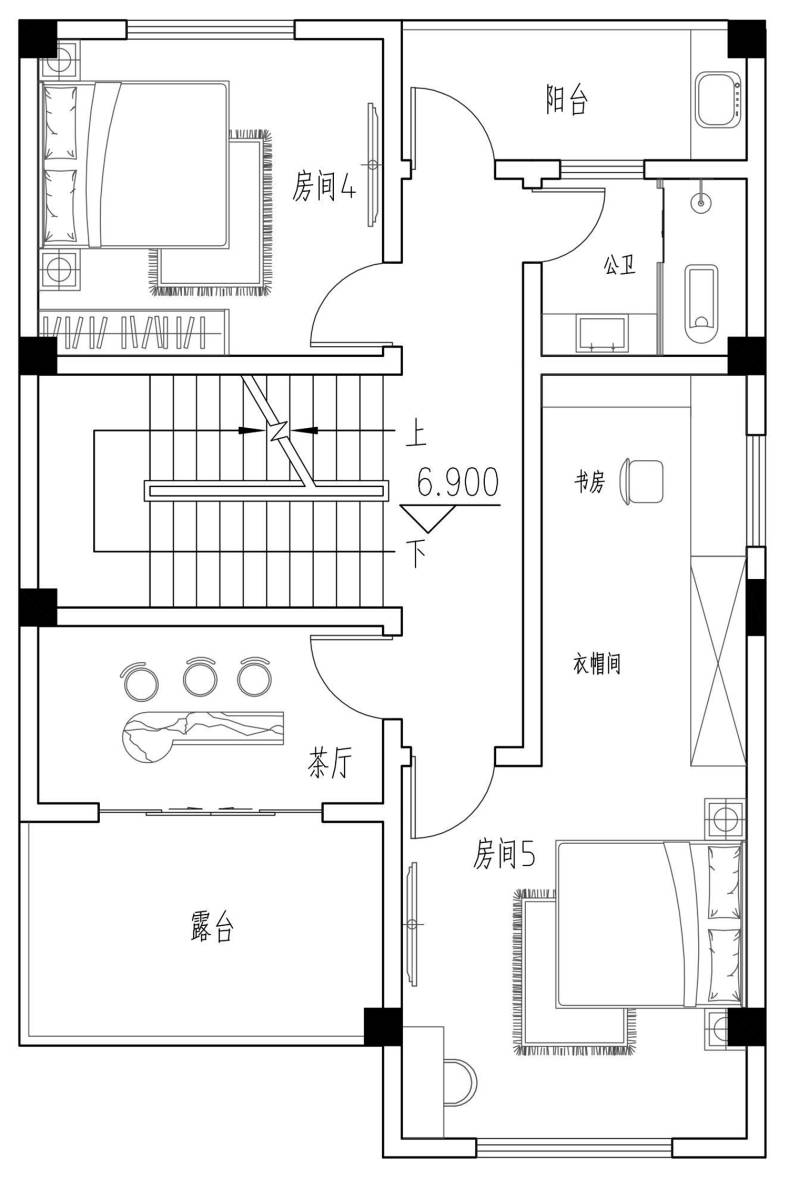

△三层平面图

三层设计为主卧所在层,茶室连接露台,大大提高了建筑的休闲活动功能;主卧空间充分利用西侧的面积,设计为书房、衣帽间连接方式,无墙体的设计方便业主日后的灵活隔断与改造。

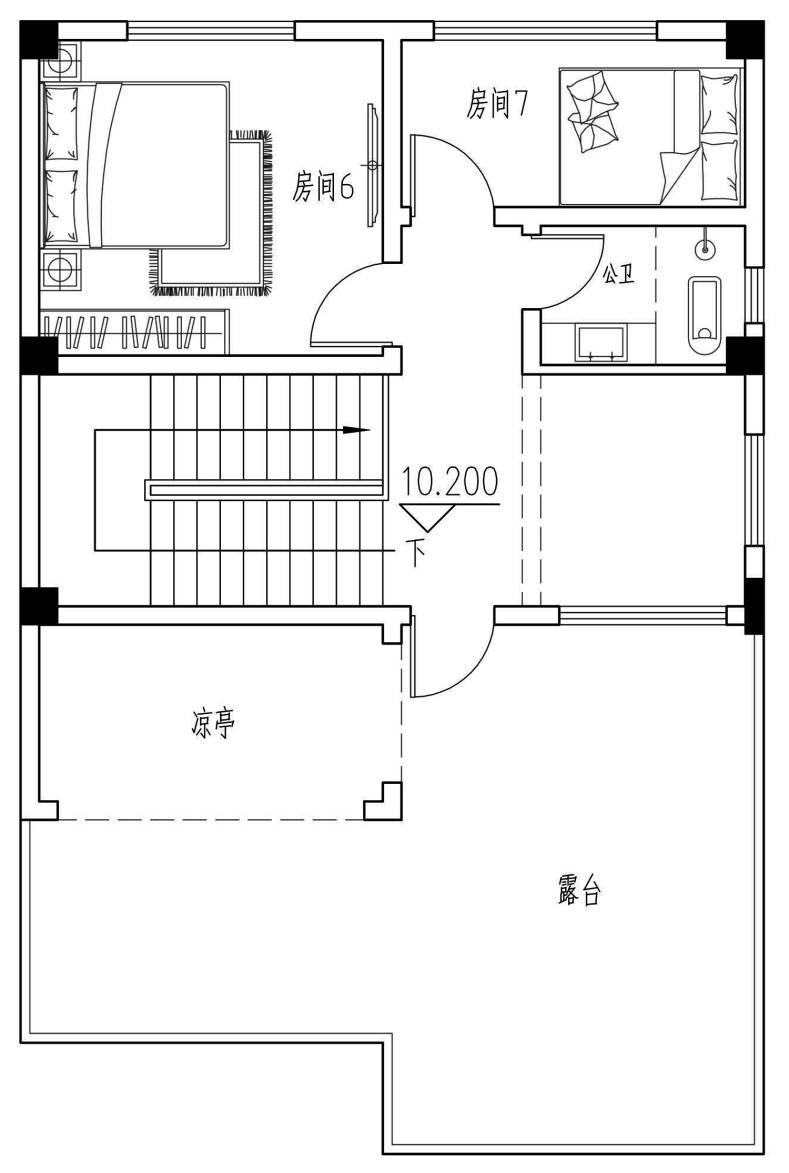

△四层平面图

四层舍弃阳台设计改为阳光房,为接待亲朋好友做客来访提供了更多便利。南侧大面积露台搭配凉亭,充分适应了南方的气候所需。

造型设计

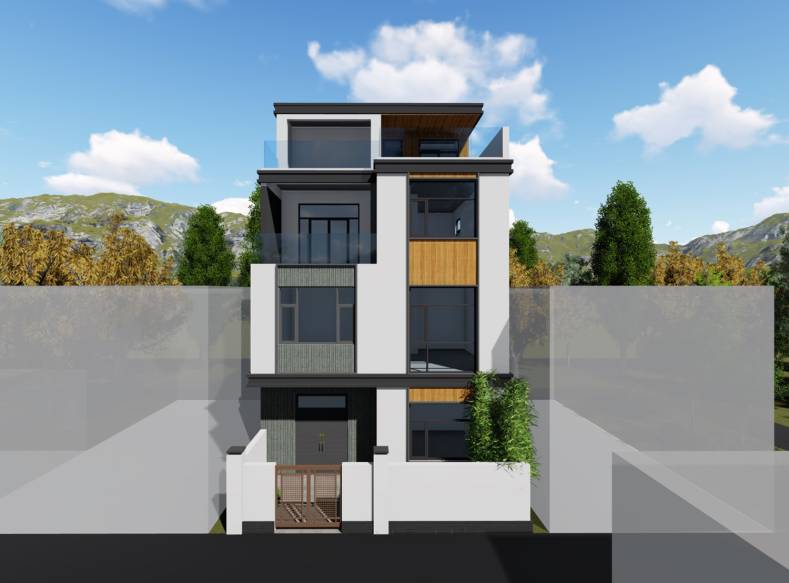

△南侧效果图

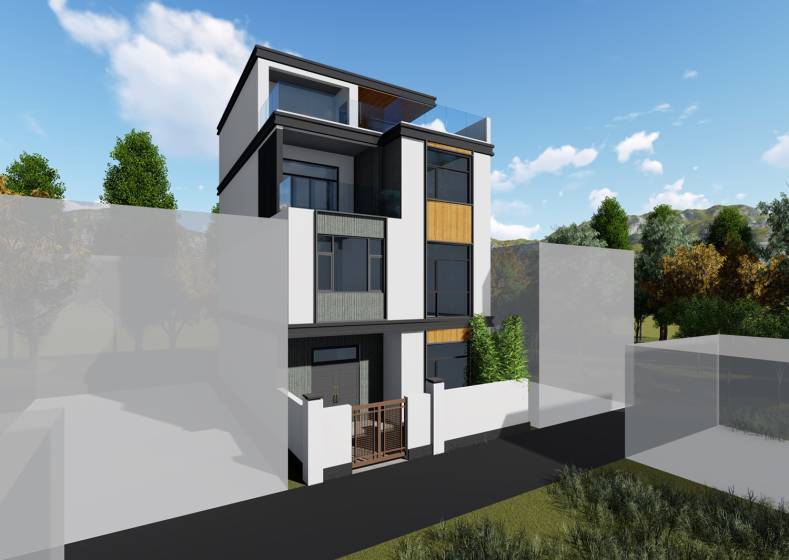

△西南侧效果图

为了增强现代风格立面的层次感,设计师首先通过深色框架装饰的设计增强空间感;同时在材质上以真石漆为主,搭配木饰面,融入素混凝土元素,丰富了建筑的视觉体验。

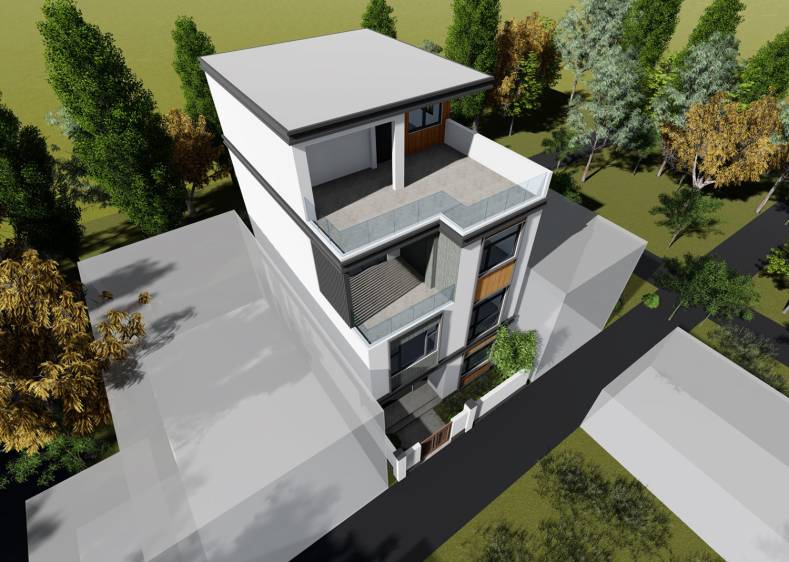

△鸟瞰图

△鸟瞰图

建筑整体体块错落有致、层层相叠,平屋顶的设计与各层露台和谐统一,营造出现代感十足的整体造型。

△人视图
